Трансформаторы напряжения однофазные серии НОМ-6, НОМ-10. Предназначены для работы в комплекте с измерительными приборами и в цепях защиты и сигнализации.

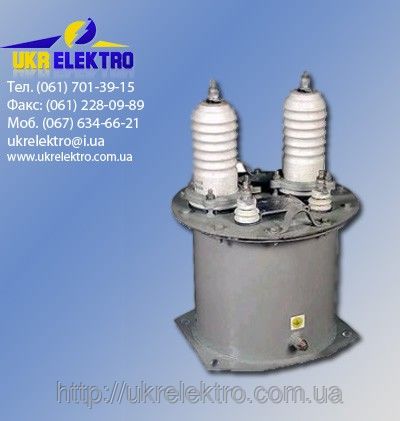

Трансформатор напряжение однофазный НОМ-6 и НОМ-10
Назначение трансформаторов серии НОМ:
Трансформаторы напряжения сери НОМ используются в комплекте с измерительными приборами и в цепях защиты и сигнализации в электрических сетях с классом напряжения от 6 до 10 кВ включительно.
Трансформаторы выполняют роль масштабного преобразователя и предназначены для передачи сигнала измерительной информации для измерительных приборов и цепей защиты и сигнализации в сетях с изолированной нейтралью.
Трансформаторы предназаначенны для работы в условиях умеренного или тропического климата.
Конструкция трансформаторов НОМ:
Трансформаторы состоят из магнитопровода, выполненного из пластин электротехнической стали, обмоток с изоляцией, размещенных в баке, который заполнен трансформаторным маслом. Вводы первичных и вторичных обмоток трансформаторов расположены на крышке бака.
Условия эксплуатации:
Используются для работы в закрытом помещении;
высота над уровнем моря – не должна превышать 1000 м;
температура окружающей среды от минус 45 °С до плюс 40°С;
окружающая среда невзрывоопасная.
Необходимая защита от прикосновения и влаги, защита от перегрузки осуществляется устройством, в которое устанавливается трансформатор.
Структура условного обозначения НОМ-[#]– [#][#]:
Н — трансформатор напряжения;
О — однофазный;
М — естественная циркуляция воздуха и масла;
[#] — класс напряжения первичной обмотки, кВ;
[#][#] — климатическое исполнение (УХЛ, О, Т) и категория размещения (1; 4) по ГОСТ 15150-69.
Технические характеристики трансформаторов НОМ:
Параметр НОМ-6 НОМ-10 Ном. напряжение первичной обмотки, В 6600, 6300, 6000, 3150, 3000 11000, 10500, 10000 Ном. напряжение вторичной обмотки, В 100 100 Номинальная мощность для классов точности, В·А: 0,5 / 1,0 / 3,0 50/75/200 75/150/300 Масса, кг 25 32
